Friday, June 9, 2017

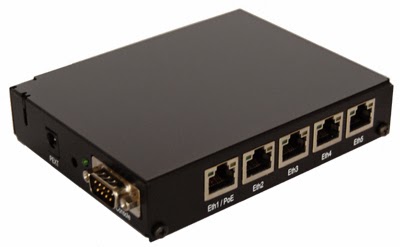

Install Ulang Mikrotik RB 750 dengan Netinstall

Install Ulang Mikrotik RB 750 dengan Netinstall


kebetulan hari ini ada beberapa RB di sekolah saya yang eror, sempat bingun, namun guru saya menyarankan untuk mencoba aplikasi yang namanya netinstall, dan kali ini saya akan berbagi kepada agan2...

Beberapa bahan yang anda perlukan diantaranya adalah aplikasi netinstall, package installer berextensi npk (untuk RB 750 menuggnakan mipsbi.npk), dan winbox, ketiga aplikasi tersebut dapat anda download disini.



Jika sudah memiliki ketiga file tersebut, setting ip anda, misalkan 192.168.88.1, selanjutnya buka aplikasi netinstall
Gambar 1
Pilih Net booting
Gambar 2
Centang pada boot server enabled, kemudian ketikkan ip yang satu jaringan dengan ip yang tadi kita setting, klik ok dan tekan tombol reset di mikrotik, cabut power mikrotik dan kemudian tancapkan lagi dengan catatan tombol reset tetap ditekan sampai muncul tampilan berikut
Gambar 3
Selanjutnya browse dan arahkan ke folder tempat menyimpan file extensi npk yang sudah didownload tadi, kemudian install
Gambar 4
Jika sudah tampil pesan bahwa installasi telah selesai, tunggu beberapa saat sampai router selesai restart, Setelah itu buka winbox yang juga sudah anda download
Gambar 5
Selamat router anda sudah dapat digunakan lagi dengan normal,,
Selengkapnya............ Install Ulang Mikrotik RB 750 dengan Netinstall

Friday, February 17, 2017

PEMBAHASAN UPK TKJ 2016/2017 PAKET 1



 PEMBAHASAN UPK TKJ 2016/2017 PAKET 1



Konfigurasi Server
1.    IP Virtual                   =  Sesuai dengan kondisi lab. Jaringan yang diberikan
2.    IP LAN                      =  192.168.100.1/25

Konfigurasi Client
1.    IP LAN                      = 192.168.100.xxx/25
2.    Proxy                           = 192.168.55.1
        Keterangan : xxx merupakan address antara 2 sampai 254

Konfigurasi Server
1.        Sistem Operasi        = OS Linux
2.        Port proxy                 = 3128
3.        DNS server               = dengan domain www.sekolah.sch.id
4.        FTP Server               = dengan domain : ftp.sekolah.sch.id
5.        Virtual directory        = dengan format : http:// www.sekolah.sch.id/
6.        Domain baru            = dengan nama : http:// www.smkbisa.com
7.        Proxy server             = dengan Blocking Site : www.pokemongo.com


Tugas Anda sebagai Teknisi Jaringan adalah:
Implementasikan topologi di atas untuk melakukan pengujian fungsi DNS Server, Web Server, FTP Server, Proxy Server dan Mail Server dengan ketentuan :
1.        Membuat perencanaan sesuai dengan topologi jaringan yang disediakan
2.        Melakukan Perakitan PC Server dan Instalasi OS Linux
3.        Melakukan instalasi implementasi sesuai topologi
4.        Instalasi PC Client (Ubuntu) dan membuat website (www.sekolah.sch.id dan www.smkbisa.com) sesuai dengan aplikasi yang sudah Wordpress
5.        Melakukan konfigurasi DNS Server, Web Server, FTP Server, dan Proxy Server
6.        Melakukan pengujian fungsi jaringan (sistem koneksi) dan pengujian aplikasi server (pengujian DNS Server, FTP Server, Web Server dan Proxy Server)

Langkah Pembahasan Soal UKK TKJ 2016/2017 Paket 1

1.        Nyalakan Server dan Client
2.        Hubungkan keduanya melalui kabel UTP straight/cross

3.        Konfigurasi Dasar Server
a.    Konfigurasi ip address pada masing-masing Ether.
#nano /etc/network/interfaces
auto lo
iface lo inet loopback
auto eth0
iface eth0 inet static
address 192.168.43.2
netmask 255.255.255.0
gateway 192.168.43.1
dns-nameservers 192.168.43.2

auto eth1
iface eth1 inet static
address 192.168.100.1
netmask 255.255.255.128

auto eth1:2
iface eth1:2 inet static
address 192.168.55.1
netmask 255.255.255.0
Simpan (ctrl+x)

b.    Konfigurasi nameserver
#nano /etc/resolv.conf
nameserver 192.168.100.1
nameserver 192.168.43.1
nameserver 8.8.8.8

c.     Konfigurasi hosts atau domain
#nano /etc/hosts
192.168.100.1   sekolah.sch.id   ukktkj2017

d.    Konfigurasi hostname
#nano /etc/hostname
ukktkj2017
#/bin/hostname -F /etc/hostname

e.    Restart network
#service networking restart

4.        Konfigurasi Router
a.    Mengaktifkan ip forwarding dari lokal ke publik
#nano /etc/sysctl.conf (hilangkan tanda pagar #)
net.ipv4.ip_forward=1
#nano /proc/sys/net/ipv4/ip_forward
1
#cat /proc/sys/net/ipv4/ip_forward
1

b.    Routing ip lokal ke publik
#nano /etc/rc.local
iptables –t nat –A POSTROUTING –o eth0 –j MASQUERADE

c.     Reboot Debian
#init 6

d.    Konfigurasi IP client mengikuti ip lokal (eth1) Debian. Misalnya:
IP address                : 192.168.100.2
Subnet mask             : 255.255.255.128
Default gateway       : 192.168.100.1
DNS-1                       : 192.168.100.1
DNS-2                       : 8.8.8.8

e.    Tes koneksi dari PC client ke ip eth1, eth0, gateway, dns, dan internet dengan perintah ping dan browser.


5.        Install dan konfigurasi DNS
a.    Mount DVD (masukkan DVD-1)
#apt-cdrom add

b.    Install bind9
#apt-get install bind9


c.     Konfigurasi bind9. Masuk ke direktori /etc/bind dan lihat isinya.
#cd /etc/bind
#ls

Copy file db.local menjadi file db.sekolah dan file db.smkbisa
#cp db.local db.sekolah
#cp db.local db.smkbisa

Copy file db.255 menjadi file db.192
#cp db.255 db.192

Isi script pada file named.conf.local untuk membuat zone domain
#nano named.conf.local
zone “100.168.192.in-addr.arpa” {
type master;
file “/etc/bind/db.192”;
};
zone “sekolah.sch.id” {
type master;
file “/etc/bind/db.sekolah”;
};
zone “smkbisa.com” {
type master;
file “/etc/bind/db.smkbisa”;
};
Simpan (ctrl+x)

Edit script pada file reverse db.192
#nano db.192
(ganti localhost menjadi sekolah.sch.id)
@  IN  SOA  sekolah.sch.id. root.sekolah.sch.id. (
;
@  IN  NS   sekolah.sch.id.
1  IN  PTR  sekolah.sch.id.
Simpan (ctrl+x)







Edit script pada file forward db.sekolah
#nano db.sekolah
(ganti localhost menjadi sekolah.sch.id)
@   IN  SOA  sekolah.sch.id. root.sekolah.sch.id. (
;
@   IN  NS   sekolah.sch.id.
@   IN  A    192.168.100.1
www IN  A    192.168.100.1
ftp IN  A    192.168.100.1
Simpan (ctrl+x)

Edit script pada file forward db.smkbisa
#nano db.smkbisa
(ganti localhost menjadi smkbisa.com)
@   IN  SOA  smkbisa.com. root.smkbisa.com. (
;
@   IN  NS   smkbisa.com.
@   IN  A    192.168.100.1
www IN  A    192.168.100.1
Simpan (ctrl+x)

Restart DNS.
#service bind9 restart

d.    Tes hasil konfigurasi dns dari server sendiri atau PC client dengan perintah nslookup, dig atau ping ke ip address server atau domain.
6.        Install dan Konfigurasi FTP
a.   Mount DVD (masukkan DVD-2, dan siapkan juga DVD-1)
#apt-cdrom add

b.   Install paket FTP
#apt-get install proftpd
(standalone >> OK)

c.   Konfigurasi FTP
#nano /etc/proftpd/proftpd.conf

Ctrl+W: ServerName
(ganti “Debian” menjadi “ftp.sekolah.sch.id”)
Simpan (ctrl+x)


Restart FTP
#service proftpd restart

d.   Buat user (boleh 1 atau 2 user dengan password bebas)
#adduser siswa1

e.   Buat direktori baru (misalnya dataFTP), di dalam direktori user yang baru dibuat yaitu di /home/siswa1
#mkdir /home/siswa1/dataFTP

f.     Buat sebuah file, misalnya biodata-siswa1.txt di dalam direktori /dataFTP.
#nano /home/siswa1/dataFTP/biodata-siswa1.txt

g.   Isi file biodata-siswa1.txt, misalnya:
Nama      : IKHWAN DIFA’ AHMAD PURBA
Kelas     : XII TKJ
Sekolah   : SMK Negeri Binaan Provsu
Simpan (ctrl+x)

h.   Restart FTP
#service proftpd restart

i.     Tes hasil konfigurasi FTP dari browser PC client: http://ftp.sekolah.sch.id




Tips:
a.  Berkaitan dengan FTP, anda dapat mengupload data dari PC client ke Server. Untuk mengupload, di sini saya menggunakan WinSCP (Download DISINI). Tools ini sangat berguna saat Anda nanti memerlukan file Wordpress.zip untuk install CMS Wordpress di Webserver, sehingga tidak perlu download Wordpress.zip langsung dari server atau menggunakan Flashdisk.
b.  Sebelum Anda menguplad data ke server, buat direktori di server untuk tempat menampung data. Agar user dapat memiliki akses penuh ke direktori tersebut sehingga dapat mengupload data, gunakan perintah chmod 777. Contoh di sini:
#mkdir /home/data_ftp
#chmod 777 /home/data_ftp
c.   Selanjutnya upload Wordpress.zip dari PC Client ke Server, dengan menjalankan tools WinSCP atau Filezilla.
1.     Isikan pada jendela utama:
File protocol       : FTP
Encryption          : No Encryption
Hostname          : sekolah.sch.id
Port number      : 21 (jika belum dirubah pada konfigurasi FTP sebelumnya)
Username          : (User server, lihat nama User di direktori /home).
Password           : (Masukkan password User).
2.     Klik Login
3.     Pada jendela sebelah kanan, cari folder untuk menerima file/folder yang diupload.
4.     Pada jendela sebelah kiri, cari file/folder yang akan diupload, lalu klik kanan, pilih Upload. (bisa juga dilakukan dengan drag and drop).
5.     Cek dari server hasil upload file/folder.


7.        Install dan Konfigurasi Webserver
a.   Mount DVD (masukkan DVD-1, dan siapkan juga DVD-2)
#apt-cdrom add

b.   Install aplikasi untuk Webserver
#apt-get install apache2 links php5
#links sekolah.sch.id (tes links ke sekolah.sch.id)
#links smkbisa.com (tes links ke smkbisa.com)

c.   Buat dan isi file info.php
#nano /var/www/info.php
<?
phpinfo();
?>
Simpan (ctrl+x)

d.   Install php5-mysql, mysql-server dan phpmyadmin
#apt-get install php5-mysql mysql-server
(Masukkan pasword dua (2) kali, di sini pakai password superuser)
­­
#mysql –u root –p
(tes dengan password yang baru saja dimasukkan. Jika berhasil, tutup dengan Ctrl + c)

#apt-get install phpmyadmin
(Pilih apache2 >> OK >> No)

Restart Webserver
#service apache2 restart
8.        Buat Database untuk www.sekolah.sch.id dan www.smkbisa.com
a.    Buat database untuk www.sekolah.sch.id.
Akses www.sekolah.sch.id/phpmyadmin dari browser PC client. Login dengan username dan password root. Buat database baru dengan klik tab Databases >> pada kotak Create new database isi: sekolah >> Create.
b.    Buat database untuk www.smkbisa.com.
Akses www.smkbisa.com/phpmyadmin dari browser PC client. Login dengan username dan password root. Buat database baru dengan klik tab Databases >> pada kotak Create new database isi: smkbisa >> Create.

9.        Konfigurasi Wordpress untuk domain www.sekolah.sch.id
a.   Download aplikasi wordpress.zip dari websitenya. Di sini sebelumnya sudah saya upload wordpress.zip ke /home/data_ftp menggunakan WinSCP atau Filezilla. Anda bisa upload ke direktori mana saja.

b.   Install aplikasi Unzip
Mount DVD-1
#apt-cdrom add
#apt-get install unzip

c.   Pindah ke direktori tempat file wordpress.zip dan meng-ekstract-nya
#cd /home/data_ftp
#unzip wordpress.zip

d.   Copy direktori wordpress menjadi direktori sekolah, dan tempatkan di /var/www
#cp –r wordpress /var/www/sekolah

e.   Pindah ke direktori /var/www/sekolah
#cd /var/www/sekolah
#ls

f.     Copy file wp-config-sampel.php menjadi wp-config.php
#cp wp-config-sample.php wp-config.php

g.   Buka file wp-config.php dan edit isi scriptnya:
#nano wp-config.php
‘DB_NAME’, ‘sekolah’);
‘DB_USER’, ‘root’);
‘DB_PASSWORD’, ‘root’);
Simpan (ctrl+x)

h.   Masuk ke direktori /etc/apache2/sites-available. Lihat isinya.
#cd /etc/apache2/sites-available
#ls

i.     Copy file default menjadi sekolah
#cp default sekolah
j.     Edit file sekolah dan rubah seperti script yang berbaris bawah.
#nano sekolah
<VirtualHost *:80>
ServerName www.sekolah.sch.id
ServerAlias sekolah.sch.id
DocumentRoot /var/www/sekolah
<Directory />
Option FollowSymLinks
AllowOverride None
</Directory>
<Directory /var/www/sekolah>
Simpan (ctrl+x)

k.   Nonaktifkan file default untuk www.sekolah.sch.id
#a2dissite default

l.     Aktifkan file sekolah untuk www.sekolah.sch.id
#a2ensite sekolah

m. Restart Webserver
#service apache2 restart

n.   Install wordpress dari PC client. Buka browser, ketik: www.sekolah.sch.id/wp-admin. Lalu isikan kolom:
Site Title       : (Anda bebas mengisinya)
Username     : (Anda bebas mengisinya)
Password      : (Anda bebas mengisinya)
Your Email    : (Anda bebas mengisinya)
Lalu klik Install Wordpress.

o.   Login ke Wordpress. Masukkan Username dan Password saat install Wordpress >> Log in. Di sini Anda bisa mengisi konten dan fitur untuk website www.sekolah.sch.id.

p.   Tes dengan buka browser, ketik: www.sekolah.sch.id. Cek tampilan website Anda.


10.    Konfigurasi Wordpress untuk domain www.smkbisa.com
a.   Copy direktori wordpress menjadi direktori smkbisa, dan tempatkan di /var/www
#cp –r wordpress /var/www/smkbisa

b.   Pindah ke direktori /var/www/smkbisa, lihat isi direktorinya.
#cd /var/www/smkbisa
#ls

c.   Copy file wp-config-sampel.php menjadi wp-config.php
#cp wp-config-sample.php wp-config.php



d.   Buka file wp-config.php dan edit isi scriptnya:
#nano wp-config.php
‘DB_NAME’, ‘smkbisa’);
‘DB_USER’, ‘root’);
‘DB_PASSWORD’, ‘root’);
Simpan (ctrl+x)

e.   Masuk ke direktori /etc/apache2/sites-available. Lihat isinya.
#cd /etc/apache2/sites-available
#ls

f.     Copy file default menjadi smkbisa
#cp default smkbisa

g.   Edit file sekolah dan rubah seperti script yang berbaris bawah.
#nano smkbisa
<VirtualHost *:80>
ServerAdmin admin@smkbisa.com
ServerName www.smkbisa.com
ServerAlias smkbisa.com
DocumentRoot /var/www/smkbisa
<Directory />
Option FollowSymLinks
AllowOverride None
</Directory>
<Directory /var/www/smkbisa>
Simpan (ctrl+x)

h.   Aktifkan file smkbisa untuk www.smkbisa.com
#a2ensite smkbisa

i.     Restart Webserver
#service apache2 restart

j.     Install wordpress dari PC client. Buka browser, ketik: www.smkbisa.com/wp-admin. Lalu isikan kolom:
Site Title     : (Anda bebas mengisinya)
Username : (Anda bebas mengisinya)
Password   : (Anda bebas mengisinya)
Your Email : (Anda bebas mengisinya)
Lalu klik Install Wordpress.

k.   Login ke Wordpress. Masukkan Username dan Password saat install Wordpress >> Log in. Di sini Anda bisa mengisi konten dan fitur untuk website www.smkbisa.com.

l.     Tes dengan buka browser, ketik: www.smkbisa.com. Cek tampilan website Anda.



11.    Install dan konfigurasi Proxy
a.    Mount DVD (masukkan DVD-2)
#apt-cdrom add

b.    Install proxy
#apt-get install squid –y

c.     Konfigurasi proxy
#cd /etc/squid
#ls
#nano squid.conf
Ctrl+W: acl CONNECT, ketik dibawahnya:
acl url dstdomain “/etc/squid/url”
http_access deny url
acl lan src 192.168.55.0/24
http_access allow lan
http_access allow all

Ctrl+W: cache_mem 8 MB
Hilangkan pagar (#) dan tambahkan script menjadi:
cache_mem 16 MB
cache_mgr admin@sekolah.sch.id
visible_hostname proxy.sekolah.sch.id

Ctrl+W: http_access deny all
Beri pagar (#) di depan http_access deny all (ada 2) menjadi:
 # http_access deny all
Simpan (ctrl+x)

Buat file url dan isi alamat url yang diblokir:
#nano /etc/squid/url
www.pokemongo.com
Simpan (ctrl+x)

Restart squid:
#squid –z
#service squid restart

d.    Atur proxy manual dari web browser di PC client, arahkan ke proxy address: 192.168.55.1 dan port: 3128

e.    Tes hasil konfigurasi proxy dengan mengakses www.pokemongo.com


12.    Pengujian Server
a.    Pengujian DNS server
-      nslookup www.sekolah.sch.id
-      nslookup www.smkbisa.com
-      ping www.sekolah.sch.id
-      ping www.smkbisa.com

b.    Pengujian Web server
-      www.sekolah.sch.id
-      www.smkbisa.com

c.     Pengujian FTP server
-      ftp.sekolah.sch.id

d.    Pengujian Proxy server
-      www.pokemongo.com


13.    Pengujian Router (Internet Gateway)
a.    Pengujian ping ke google.com dan yahoo.com (sudah berhasil)
b.    Pengujian browser ke google.com dan habibahmadpurba.wordpress.com (sudah berhasil)


SELESAI !
Semoga Berhasil dan Terima Kasih
Selengkapnya............ PEMBAHASAN UPK TKJ 2016/2017 PAKET 1
