Merancang Multiplekser 4051 berbasis mikrokontroler Atmega8535

Multiplekser atau disingkat MUX adalah alat atau komponen elektronika yang bisa memilih input (masukan) yang akan diteruskan ke bagian output(keluaran). Pemilihan input mana yang dipilih akan ditentukan oleh signal yang ada di bagian kontrol (kendali) Select.

Skema Multiplexer 2 input-ke-1 output

Komponen yang berfungsi kebalikan dari MUX ini disebut Demultiplekser(DEMUX). Pada DEMUX, jumlah masukannya hanya satu, tetapi bagian keluarannya banyak. Signal pada bagian input ini akan disalurkan ke bagian output (channel) yang mana tergantung dari kendali pada bagian SELECTnya.

multiplekser dapat ane ilustrasikan sebagai berikut….

Nach dari gambar diatas… Multiplekser adalah suatu saklar penghubung antara banyak masukan dengan satu keluaran..namun saklar mana yang akan dihubungkan ditentukan oleh suatu kendali.

Kalo pengertian dari demuktilekser gampang yaitu Cuma kebalikan dari multiplekser…

Saluran kendali sebanyak “n” saluran dapat menyeleksi 2n saluran masukan.

8-CHANNEL ANALOG MULTIPLEXERS/DEMULTIPLEXERS

Nach ni… IC 4051 dapat difungsikan sebagai multiplekser 8 input ke 1 output, dengan menggunakan 3 pin kontrol…yang terdapat pada pin 9, 10 dan 11.

Untuk lebih jelasnya nich…pin description ic 4051 ato download datasheetnya di www.alldatasheet.com

Pemrograman Multiplekser 4051 Berbasis Atmega8535 dengan BASCOM AVR

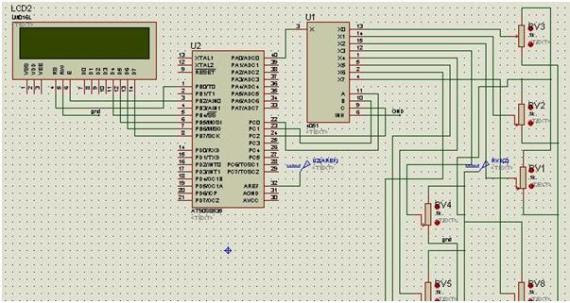

Skema simulasi dengan proteus:

Dari skema diatas dapet ane jelaskan sebagai berikut…pin kontrol multiplekser dihubung dengan portc.0, portc.1 dan portc.2… nach output dari multiplekser masuk ke ADC 0 mikro Atmega 8535…. rangkaian potensio sebagai masukan tegangan multiplekser yang akan diseleksi masuk ke ADC 0 melalu 3 pin kontrol… nach selanjutnya tinggal merancang program akses fungsi dari multiplekser tersebut…. berikut ni gan ane share sample prognya menggunakan BASCOM AVR…

$regfile = “m8535.dat”

$crystal = 12000000

‘—————————inisialisasi adc————————————

Config Adc = Single , Prescaler = Auto

‘—————————inisialisasi lcd————————————

Config Lcdpin = Pin , Db4 = Portb.4 , Db5 = Portb.5 , Db6 = Portb.6 , Db7 = Portb.7 , E = Portb.2 , Rs = Portb.0

Config Lcd = 16 * 2 : Cursor Off

Config Portc = Output

Dim S1 As Integer

Dim S2 As Integer

Dim S3 As Integer

Dim S4 As Integer

Dim S5 As Integer

Dim S6 As Integer

Dim S7 As Integer

Dim S8 As Integer

Do

Portc = &B00000000

Start Adc

S1 = Getadc(0) : S1 = S1 / 5

Stop Adc

Portc = &B00000001

Start Adc

S2 = Getadc(0) : S2 = S2 / 5

Stop Adc

Portc = &B00000010

Start Adc

S3 = Getadc(0) : S3 = S3 / 5

Stop Adc

Portc = &B00000011

Start Adc

S4 = Getadc(0) : S4 = S4 / 5

Stop Adc

Portc = &B00000100

Start Adc

S5 = Getadc(0) : S5 = S5 / 5

Stop Adc

Portc = &B00000101

Start Adc

S6 = Getadc(0) : S6 = S6 / 5

Stop Adc

Portc = &B00000110

Start Adc

S7 = Getadc(0) : S7 = S7 / 5

Stop Adc

Portc = &B00000111

Start Adc

S8 = Getadc(0) : S8 = S8 / 5

Stop Adc

Locate 1 , 1 : Lcd S8

Locate 1 , 5 : Lcd S7

Locate 1 , 9 : Lcd S6

Locate 1 , 13 : Lcd S5

Locate 2 , 1 : Lcd S4

Locate 2 , 5 : Lcd S3

Locate 2 , 9 : Lcd S2

Locate 2 , 13 : Lcd S1

Waitms 100 : Cls

Loop

End

\\====================================================
